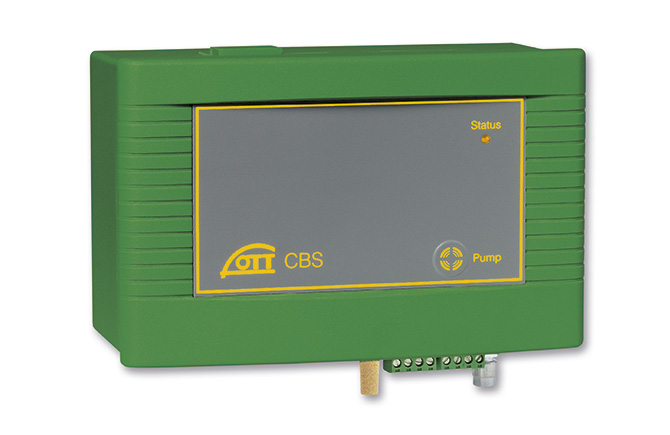

CBS 氣泡水位計

測量原理

儀器內部的活塞泵產生壓縮空氣，流經專用氣流線，按設定好的間隔進入氣室，在氣室里，氣泡均勻地冒出來 進入地下水中。 氣泡室孔上地下水的液位與測量管內流體靜壓（P）建立關系如下：P=ρgh 那么，假設液體的密度保持不變，則測量液位和測量管內的空氣壓力之間就存在一定的線性關系。通過測量測 管內的空氣壓力，就可以換算出當前的水位了。這就是氣泡水位計測量液位的基本原理。 專業設計的氣室可以保持管內氣壓的穩定，去除水面波動造成的氣壓微小變化，并防止氣管進水或堵塞。 智能化氣泵，在每次測量前測量管內氣壓，只有當氣壓發生較大變化時才打氣，降低氣泵損耗，延長氣泵使用 壽命。

應用范圍

○ 水位測站

○ 河流、湖泊、水庫、地下水、濕 地、堤壩/橋/水壩的入口和水

○ 閘等 巖基、有可能結冰或淤塞的驗 潮井

○ 短期測量

       ○ 水位變化不超過 15/ 30 米的 場合

技術指標

量程：0 – 15 m（標準 或 USGS 標準）/ 0 – 30 m（30 米量程）

精度（SDI-12）： ± 5 mm（標準 或 30 米量程）

0…4.572m：± 0.01% ；4.573…15m：± 0.065% 測量值或 6.096mm 取小者 (USGS 標準 )

精度：（4…20mA） ±0.1%FS

分辨率： 1 mm / 0.1 mBar

單位： m、cm、feet、mBar、psi

測量間隔： 30 – 300s

接口: SDI-12 或 RS485(SDI-12 協議或 Modbus 協議 ) ，4...20 mA

供電: 10 -30 V DC，通常 12 V / 24 V

功耗: 測量間隔 1 分鐘：320 mAh/ 天 測量間隔 15 分鐘：25 mAh/ 天 測管直徑 ? 2 mm、? 1/8''、? 4 mm

測管長度: ? 2 mm、? 1/8'' ：最長 100m ? 4mm ：最長 75m

操作溫度: -20...60℃

存儲溫度: -40...85℃

相對濕度: 10-95%

尺寸: 165 mm x 205 mm x 115 mm

重量: 約 1500 g

外殼材料: ABS 工程塑料

保護等級: IP43 EMC

標準: IEC61326、EN61326 3
