TDP熱擴散插針式莖流（液流）傳感器
TDP熱擴散插針式莖流（液流）傳感器適用于莖干較粗的高大喬木。對于長勢均勻的小樹，每棵樹僅需1個傳感器，對于胸徑較粗的大樹，莖流（液流）速率在樹周不同方向上存在差異，推薦一棵樹使用多個傳感器。通常，75~150 mm直徑的樹體，每棵樹安裝2個傳感器，直徑>150 mm的樹體，每棵樹安裝4個傳感器。
工作原理

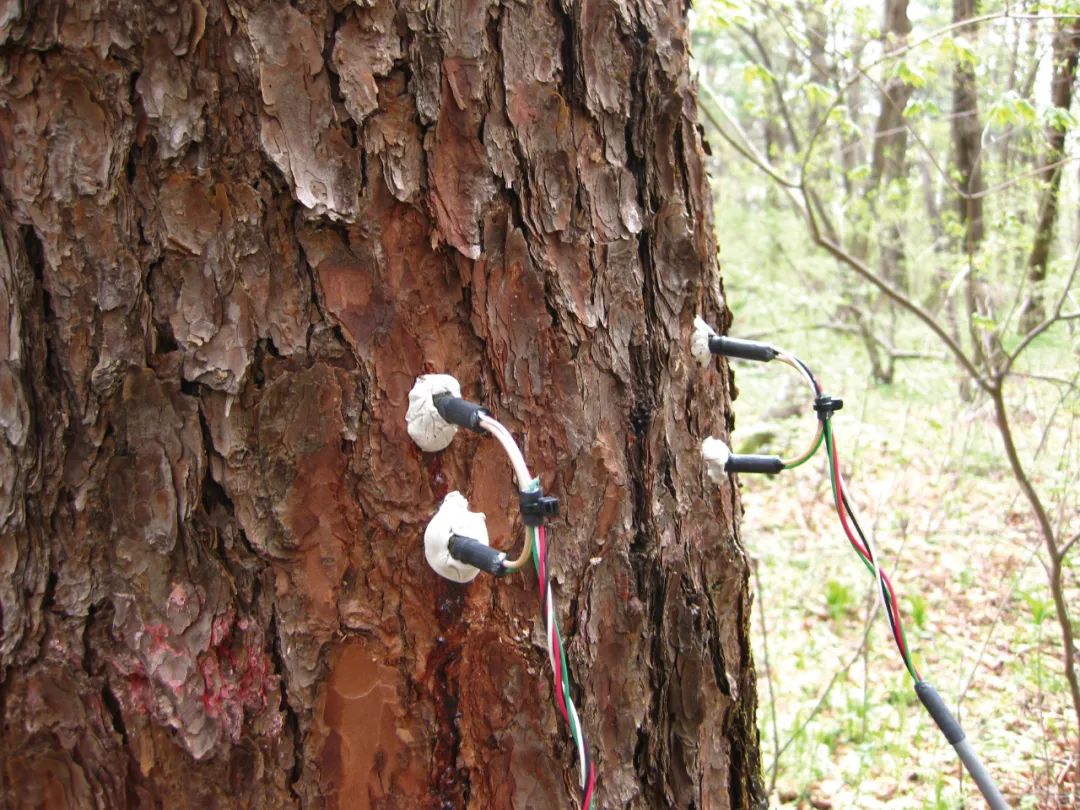

TDP傳感器 利用Granier熱擴散原理，把2根熱電偶探針直接插入邊材，上面的探針包含1個電加熱器，下面的探針作為參照，測量加熱探針和參照探針之間的溫差dT。根據dT和零莖流時的dTm，應用Granier模型，計算得到每個時刻的莖流速率，再根據邊材面積求出莖流通量。
主要特點
雙針設計
安裝簡便，可重復使用
持續加熱，熱擴散原理，而非熱脈沖
連續測量、無需等待
不銹鋼探針具特氟龍涂層
與絕大多數數采兼容
差分式T型熱電偶
高超的電子部件及接頭防水工藝
技術參數
TDP傳感器
| 型號 | 長度 | 直徑 | 熱電 偶數 |
探針間距 (mm) |
功率 (W) |
電纜規格 | 加熱電阻 (Ω) |
運行電壓 (V) |
信號輸出 (μV/℃) |
| TDP-10 | 10 | 1.20 | 1 | 40 | 0.08~0.12 | 3 m/5芯 | 26 | 2.0 | 40 |
| TDP-30 | 30 | 1.20 | 1 | 40 | 0.15~0.20 | 3 m/5芯 | 52 | 3.0 | 40 |
| TDP-50 | 50 | 1.65 | 1 | 40 | 0.25~0.30 | 3 m/5芯 | 77 | 5.0 | 40 |
| TDP-80 | 80 | 1.65 | 2 | 40 | 0.45 | 3 m/6芯 | 122 | 7.0 | 40 |
| TDP-100 | 100 | 1.65 | 3 | 40 | 0.5~0.6 | 3 m/7芯 | 144 | 8.5~9 | 40 |
擴展電纜
| 型號 | 描述 |
| EXTP-25 | 擴展電纜，7.6 m/5芯 |
| EXTP-50 | 擴展電纜，15 m/5芯 |
| EXTP-75 | 擴展電纜，22.8 m/5芯 |
| EXTP-100 | 擴展電纜，30.5 m/5芯 |
| EXTP-25D | 適用TDP-80擴展電纜，7.6 m/6芯 |
| EXTP-50D | 適用TDP-80擴展電纜，15 m/6芯 |
| EXTP-75D | 適用TDP-80擴展電纜，22.8 m/6芯 |
| EXTP-100D | 適用TDP-80擴展電纜，30.5 m/6芯 |
| EXTP-25T | 適用TDP-100擴展電纜，7.6 m/7芯 |
| EXTP-50T | 適用TDP-100擴展電纜，15 m/7芯 |
| EXTP-75T | 適用TDP-100擴展電纜，22.8 m/7芯 |
| EXTP-100T | 適用TDP-100擴展電纜，30.5 m/7芯 |
相關產品
產地與廠家：美國Dynamax公司
