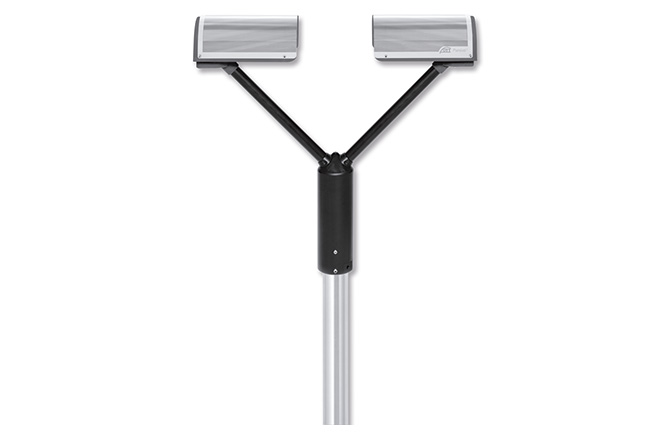

Parsivel 激光雨滴譜儀

應用范圍

? 天氣現象自動監測

? 人工增雨評估

? 降水測量

? 路況及機場天氣預

警

? 洪水早期預警

? 測雨雷達校準

技術特點

? 可監測空氣中的雨滴粒徑分布及速度分布

? 可用于校準氣象雷達 ? 可靠的消光測量方法

? 使用無需維護的激光技術，適應無人值守且可靠的操作

? 具有防雷功能和自動加熱功能

? 通過軟件控制，可以進行省電和自加熱操作

? 可以識別所有的降水類型，包括融化層的混合降水

?使用二維的粒徑和速度分布分析復雜的降水過程

? 專用的測量頭可以防止水滴濺落在傳感器頭上引起的副光譜

? 變送器和接收器的設計合理，可無礙的跟蹤降水信號

技術優勢

精準性高：可精準測量降水的粒子尺寸和速度等重要氣象參數

免于維護：流線型護罩設計大大降低了對風的擾動，降水粒子自由進入光學測量區域，沒有移動部件

經久耐用：在所有環境和天氣條件下都能提供連續和精準的測雨數據，具有完備的過載保護

經濟性好：電子元件按模塊組合，靈活設計的供電系統可以降低能耗具有防雷功能和自動加熱功能

方便易用：可以使用 PDA、筆記本等膝上電腦連接 USB 接口進行儀器配置和維護

接口靈活：具備 RS 485， SDI-12 和脈沖輸出基本端口，可以連接到資料記錄輸出器、自動氣象站或PC 設計精巧：堅固的鋁殼和測量頭Y型對稱布局，這樣的設計阻止了飛濺的雨滴進入激光帶區域光源改為紅外光，減少可見光的干擾原始數據無需校正集成溫度傳感器IP67標準密封保護設備功耗低，窗口加熱 開啟下仍能支持太陽能供電多種加熱模式，窗口加熱和傳感器頭加熱， 單獨控制與Parsivel1相比， 具有更強的除冰雪能力，瞬間加熱能力100W(24VDC)加熱功率

技術指標

光學傳感器 峰值輸出功率 0.2mV，激光等級為 1 級，IEC/EN 60825-1:2014

測量區域 180×30 mm（54 cm² ）

測量量程 粒子直徑 0.2~8 mm（液態降水）、0.2~25 mm（固態降水）；粒子速度 0.2~20 m/s

粒徑分類 32 個粒徑級別和 32 個速度級別

降水類型識別 8 種，包括毛毛雨、小雨 / 雨、雨、雨加雪、雪、米雪、凍雨（軟雹）、冰雹。

降水類型識別準確率 毛毛雨、雨、冰雹、雪的自動識別準確率大于人工專業觀測準確率的 97% 報告輸出 降水類型，根據 WMO 4680/4677( SYNOP) /4678 (METAR/SPECI) 和 NWS 代碼表

測雨強度 0.001 ~ 1200mm/h

雨量精度 ±5%（液態降水）/ ±20%（固態降水）

沖擊動量 0~999.999J/（m² h）

能見度 0~20000m

雷達反射率 Z -9.9999~99.999 dBz

測量間隔 10 秒 ~60 分鐘

電源供電 10~28VDC，反向電極保護，軟件控制加熱裝置的開關，自動調節防凍加熱裝置 （結冰或雪累積）（至少 20VDC）

功耗 1.32W(110/55mA@12/24VDC)，窗口加熱時 3.3/5.64W(275/235mA@12/24 VDC) 傳感器頭加熱 24/96W（2/4A@12/24VDC）
