LI-8100/A連接iOS、Android手持設備的解決方案

       LI-8100/A土壤碳通量自動測量系統配件中包含一個思科無線網卡，通過它可以實現LI-8100/A和手持設備的連接。由于蘋果系統iOS 9.0及以上的版本中修改了原有的點對點（peer-to-peer）網絡(luò )通訊協議，所以升級后的蘋果手持設備已無法實現和LI-8100A的連接。Android系統本身并不支持這種網絡(luò )通訊協議，所以也不能用點對點（peer-to-peer）的方式連接LI-8100/A。

       為了解決上面提到的問題，LI-8100A最新的配件中增加了一個小型可充電式TP-Link無線路由器，型號是TL-MR3040。通過這個無線路由器，解決了LI-8100/A和iOS、Android手持設備的連接問題。

       LI-8100A含有PCMCIA卡槽，配合網線適配器（尾部是RJ-45網線插頭母口），可以連接TP-Link無線路由器。對于之前的LI-8100，由于沒有網線適配器，所以需要單獨訂購。

下面是TP-Link無線路由器連接LI-8100/A的方法：

1、給TP-Link無線路由器充電（大概需要3-4個小時）;

2、打開TP-Link無線路由器電源，把網絡(luò )開關調到“3G/4G”位置;

3、確認默認的SSID和密碼，這些信息標記在無線路由器內部，電池上方;

4、確保電腦未固定IP;

5、在無線網絡(luò )中選擇無線路由器的SSID并連接。

6、打開瀏覽器，在地址欄里輸入192.168.0.1，回車，彈出登錄頁面，默認用戶名和密碼都是“admin”（注：如果連接失敗，可以嘗試用網線連接無線路由器和電腦）。

7、在無線路由器配置頁面中，可更改其SSID和密碼。

8、在LI-8100/A電源打開前，確保網線適配器已經插連在LI-8100/A CF卡的位置上（圖1）并連接TP-Link無線路由器，將思科無線網卡拔出。打開LI-8100/A電源，通過RS232串口線連接(無串口接口的電腦需要額外一根串口轉USB連接線)電腦。


圖1 LI-8100/A中的TP-LINK無線路由器

9、打開LI-8100/A軟件，在8100標簽下選擇Networking Settings（圖2），設置LI-8100/A的IP地址。默認無線路由器DHCP的范圍在192.168.0.100到192.168.0.199之間。在這個范圍內，任意一個連接到此無線路由器的設備將會(huì )被自動分配一個IP地址。所以，我們需要人為分配一個IP地址給LI-8100/A，確保這個IP不在上述IP范圍，避免出現沖突。LI-8100/A的IP地址前三個數值應與無線路由器IP地址相同，最后一個數值應有所區別。如右圖（LI-8100/A的軟件設置），儀器的IP地址設為192.168.0.200，子網掩碼為255.255.255.0；將Connection Type設置為Access Point（infrastructure）。設置好后點擊Set按鍵保存。

10、用iOS或Android設備連接LI-8100/A，首先需要把手持設備連接到TP-Link無線路由器創(chuàng )建的無線網絡(luò )。TP-Link無線路由器會(huì )自動分配一個IP給手持設備，所以不必人為設置。打開手持設備上預裝的LI-8100 APP，點擊“Connect to instrument”，點擊“New”，輸入LI-8100/A地址，點擊“Connect”。

無線路由器信號對測量數據的影響有多大？

TP-Link無線路由器放在LI-8100/A箱體內部，靠近IRGA分析器。那么,其 Wi-Fi信號是否會(huì )對IRGA測量產生干擾呢？為此，LI-COR的工程師設計了一個實驗：在無線路由器打開和關閉的狀態下，分別記錄相同IRGA分析儀器測量得到的CO₂和H₂O的IRGA Zero以及CO₂的IRGA Span，對采集的數據進行比對。原始數據采樣間隔為1s，計算其5s的均值和標準差，對比 1min的數據，圖3、4、5。由圖中數據對比可以看出，無線路由器打開和關閉的條件下，兩者測量得到的結果差別很小。由此可知，無線路由器信號對測量數據幾乎沒有影響。

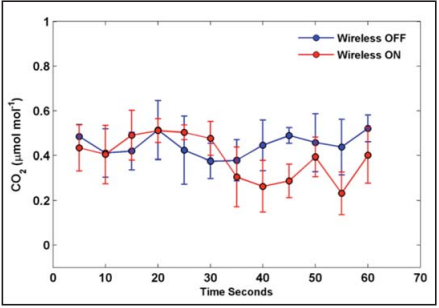

圖3  IGRA分析器測量的干燥CO₂零氣濃度(5s均值和標準差SD)

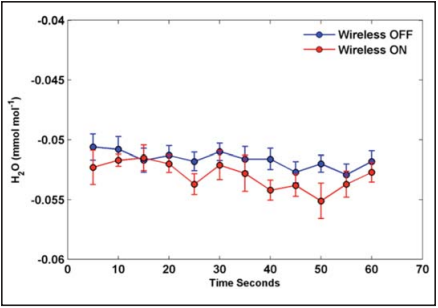

圖4  IGRA分析器測量的H₂O零氣濃度(5s均值和標準差SD)

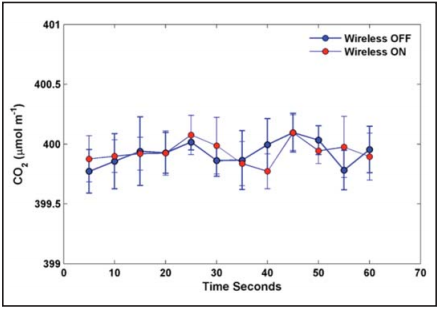

圖5  IGRA分析器測量的400ppmCO₂標氣濃度(5s均值和標準差SD)
