ZL6 土壤含水量、水勢監測系統

      ZL6土壤水分監測系統是由METER的數據采集器和土壤水分傳感器、土壤水勢傳感器組合而成的監測系統。配置方式靈活多樣，安裝簡單，使用方便。在全球廣泛使用，即使在青藏高原等極端環境運行依然工作良好。

      METER公司研制的土壤水分傳感器，采用了新技術和耐用材料，測量精度高且經濟實惠。該傳感器可以對多處樣地、不同土壤深度的水分含量進行長期連續監測。土壤水分傳感器通過測量土壤的介電常數來計算土壤體積含水量。它是此類傳感器中對土壤鹽度和溫度效應敏感度相對較低的一種，而且耗電極少，從而更容易實現長期監測。同時，高分辨率使之能夠精準測量每日甚至每小時的水分利用。
      METER公司可以接入此系統的土壤水勢傳感器包括TEROS 21土壤水勢傳感器和TEROS 32野外高精度土壤水勢、溫度張力計。兩種傳感器分別適合監測干端和濕端土壤水勢。

      系統采用ZL6 云數據采集器，具有6通道，是此系統的核心部件。ZL6可與METER任意型號的傳感器連接。操作十分簡便，即插即用，可長期安放在野外。耗電量非常小，支持太陽能充電。通過GPRS連接云服務器，通過Zentra Cloud能夠實現遠程監控設備、管理數據、設置儀器等。


工作原理
      土壤水分傳感器是電介質型傳感器，通過測量傳感器上電容的變化，從而測量插入介質的介電常數或電容率。另一種電介質型傳感器TDR（時域反射儀），因其價格十分昂貴且相當復雜，大量使用受到限制。由于水的介電常數非常高，因此當土壤中的水分含量變化時，土壤的介電常數也隨之發生相當大的變化。METER的土壤水分傳感器電路可以把溫度變化對測定的影響減小到最小。
      TEROS 21傳感器由一個濕度傳感器和一塊已知水分釋放曲線的多孔材料組成，當多孔材料與周?chē)寥肋_到水分平衡后，濕度傳感器測量多孔材料的水分含量，并根據水分釋放曲線將水分含量換算成水勢。


TEROS 32張力計可通過陶瓷杯將土壤水勢傳遞到傳感器內部，從而造成傳感器內水壓變化，位于傳感器內的壓力傳感器感知信號輸出壓力變化情況，從而得到相應的水勢。

主要優點

• 耐用材料制成，可長期埋設在樣地中，準確監測土壤水分、水勢

• 適于多種地理區域，測量不同深度，系統靈活選配

• 系統價格和維護費用低廉

• 通過測量土壤介電常數確定體積含水量

• 70MHz土壤水分測量頻率，對土壤溫度和鹽度影響的敏感度低

• 省電耐用降低長期監測費用

• 分辨率高，可準確監測每天和每小時的含水量

• 可實現土壤水分、水勢、溫度和電導率的同步測量，提供關于土壤狀況的諸多信息

選配指南
數據采集器

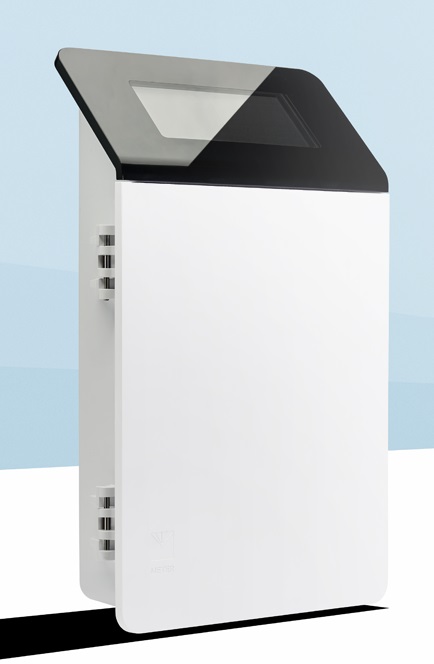

ZL6數據采集器

6通道，耳機接口
8M內存，內置GPS
藍牙接口，智能手機可操控
太陽能供電，內置鎳氫電池自動充電
ZENTRA云存儲，隨時隨地查看
外殼尺寸：14.9 × 25 × 6.3 cm


Zentra Cloud 云數據平臺

通過互聯網連接
可以使用電腦或手機等移動設備登錄
任何時間、任何地點，近實時獲取野外觀測數據
定制圖表展示
賬戶分級管理，方便交流分享

模擬傳感器

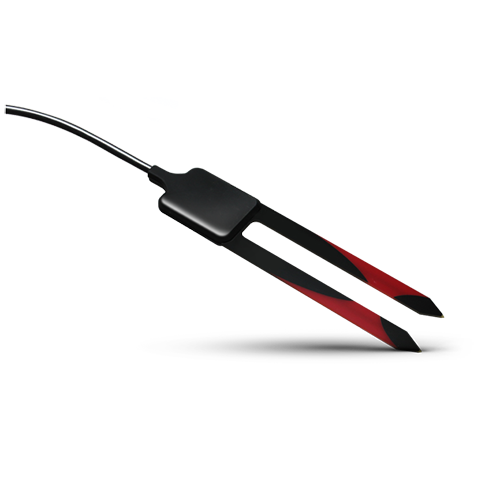

TEROS 10 傳感器	測定體積含水量（VWC）是利用電容和頻域技術來測量介質的介電常數的。選用70 MHz的頻率，對介質的鹽度和結構的影響最小，幾乎可在任何土壤或無土基質中準確測定體積含水量。 查看技術參數

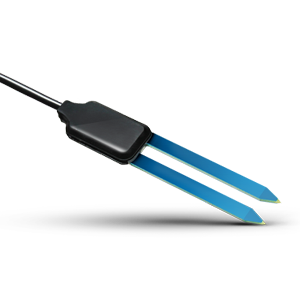

EC-5傳感器	可以測量培養基和土壤的體積含水量(土壤濕度)。由于EC-5高頻率特征，使得它大大降低了電導率（EC）和土壤質地對其讀數的影響，這一特點適用于所有土壤類型；高測量頻率還提高了傳感器的準確度和量程。 查看技術參數
10HS傳感器	可測量較大體積內土壤的含水量，測量范圍達到1100cm3。受土壤質地和電導率影響小。 查看技術參數

數字傳感器
?

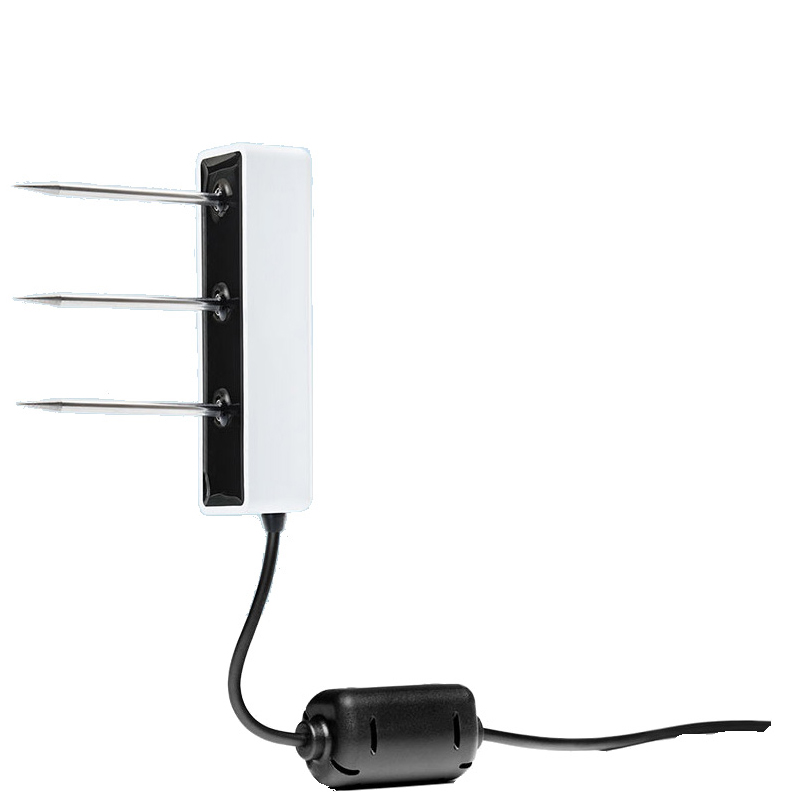

TEROS 12 傳感器	TEROS12土壤水分、溫度、電導率傳感器兼具準確性、經濟型、易用性和可靠性。TEROS 12傳感器可連接METER的新數采，如ZL6，可實現傳感器的即插即用和數據的云端存儲管理。 查看技術參數
TEROS 11 傳感器	TEROS 11 可測量土壤體積含水量和土壤溫度，采用的70MHz電容技術，環氧樹脂封裝傳感器頭部。不銹鋼探針便于插入土壤，配合METER的安裝工具，能大限度降低測量誤差，探頭耐鹽，野外長期測量狀態穩定，數據更準確。連接METER的ZL6使用，可以通過Zentra云平臺管理，隨時隨地通過互聯網獲取數據。 查看技術參數

土壤水勢感器

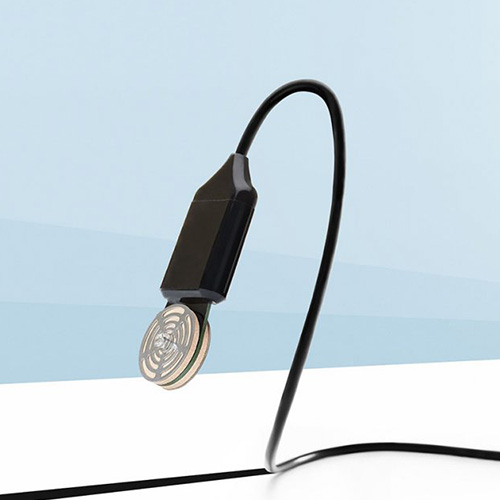

TEROS 21 傳感器	TEROS 21傳感器由一個濕度傳感器和一塊已知水分釋放曲線的多孔材料組成，當多孔材料與周?chē)寥肋_到水分平衡后，濕度傳感器測量多孔材料的水分含量，并根據水分釋放曲線將水分含量換算成水勢。同時還測量溫度數據。 查看技術參數

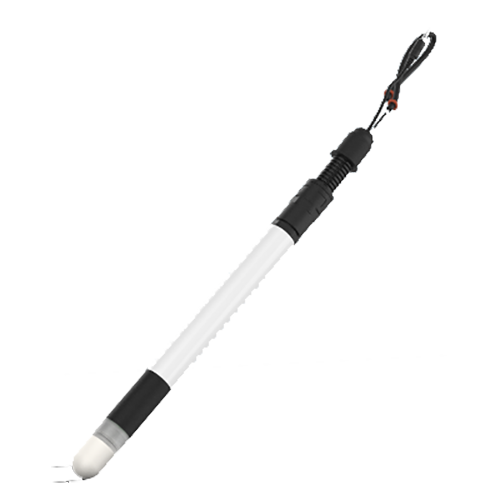

TEROS 32 傳感器	TEROS 32 張力計是一款測量濕端土壤的野外用土壤水勢傳感器，適合野外長期監測土壤水勢和土壤溫度。 查看技術參數

遠程傳輸網絡(luò )模式
     ZL6云數據采集器支持遠程下載數據，除了具備數據采集記錄和本地連接獲取數據的功能外，每個ZL6數采均配備一個GSM制式的SIM卡，SIM通過通訊運營商的GSM網絡(luò )將數據傳輸至Zentra Cloud云服務器，用戶通過互聯網登陸進入自己的賬號，即可實現遠程查看數據圖表，下載監測數據，同時可以設置傳感器。

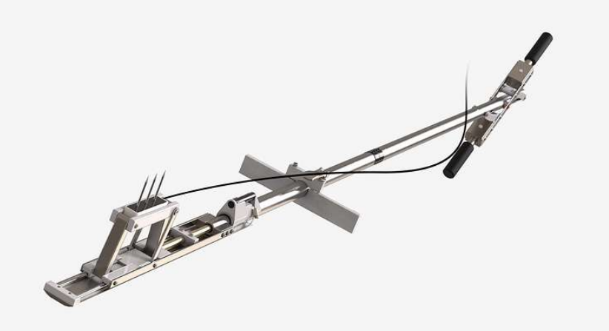

傳感器安裝工具

選用此安裝工具，有助于高效、高質量地安裝TEROS系列土壤水分傳感器。只需用土鉆在樣地打一個直徑10 cm的孔，安裝工具攜帶傳感器深入鉆孔到達設定深度（可達1.8 m），通過精巧的機械設計，將傳感器均勻用力推入土壤，盡可能減小傳感器探針與土壤之間的空隙。安裝工具配有照明裝置，方便觀察傳感器安裝情況。

選配指南

• ZL6數據采集器

• 傳感器，可選1~6個相同或不同型號的傳感器

• Zentra Cloud 云數據平臺，按年選購

• 傳感器安裝工具


  產地與廠家：美國METER公司 _(原Decagon)
