在線水質監測浮標系統

OTT在線水質監測浮標系統是專門為了獨立的水質監測應用而設計的，可以與多參數傳感器一起使用。與傳統 的浮標不同的是該測量傳感器安裝在一個保護管的側面，這樣常規維護很方便，而且對于水質傳感器的校準也 有所保證。浮標不需要打開——維護工作可以通過一艘小船完成。

獨立性： 采用多個25W的太陽能電池板為數據記錄儀、通信模塊和水質分析儀供電

靈活性： 通過無線通路，可以下載數據，也可以對設置進行編程

遠程控制： 數據傳輸可以通過自動定時的SMS數據傳輸或者從數據中心輪流讀取數據

警報能力： 可以對臨界值、梯度或狀態信息（例如電壓）報警

系統組成

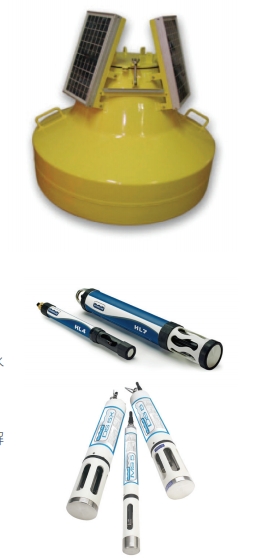

  1. 浮體

采用鋼材質，設計有專門配合多參數水質分析儀的專用套管；配有專 用錨和信號燈，維護簡單方便，密封性好；浮筒帶有內置圓柱形倉， 用于放置監測儀器，可由密封蓋鎖住，帶有兩個抽屜，用于數采儀器 和電源，側面有豎直圓柱形管，用于放置多參數水質儀，易拆卸、維 護和校準，兩側有把手用于搬運，三個吊鉤，每個吊鉤帶有三個鉆孔 用于運輸中穩定浮筒位置，底部有負重，以便穩定浮筒本身。 尺寸（兩種規格可供選擇） 直徑：1050mm/1400mm，高度（含雷達反射器）：2000mm/  2200mm，重量：180kg/360kg，側管徑：4"，顏色：信號黃RAL1003 （具體尺寸圖附后）

  2. Hydrolab多參數水質分析儀

  Hydrolab多參數水質分析儀是一款新型多參數、寬量程的水質監測儀器， 可用于地表水、地下水、水源水、污水口、飲用水和海洋等不同水體的水 質在線及便攜監測。監測參數包括：溶解氧、pH、ORP（氧化還原電位） ，電導率（鹽度、總溶解固體、電阻）、溫度、深度、濁度、葉綠素a、 藍綠藻、若丹明WT、銨/氨離子、硝酸根離子、氯離子、環境光、總溶解 氣體共十五種參數。

3. 浮標數據采集控制

  OTT NetDL數據采集記錄儀用于水質等數據的收集、存儲、處 理、控制和傳輸，2個輸入通道（標準） 可接納信號： 電壓輸入：0-50mV, 0-5V, 0-10V 電流輸入：0-20mA，4-20mA 供電：12VDC 內存：4MB 繼電輸出： 通訊端口：RS232/RS485/SD112 通訊協議：OTT專屬協議 多參數分析儀只接受SD112接口標準 SD112協議為美國/歐洲標準

4. 無線傳輸功能

可通過GSM/GPRS網絡(luò )，采用短信方式直接進行數據傳輸；也可以采用4G通信?？刹捎肙TT配套軟件Hydras3 系列軟件，也可根據現場情況由系統上提供相應軟件。

  5. 監控中心軟件

Hydras3軟件，軟件功能：提供基本的產品通訊功能，可以方便的下載采集的數據，并進行圖形分析。設置儀 器的相關參數，并可將數據方便的導出為常見的表格格式或其他格式。 特點： 界面十分輕松、友好； 建站只需要“即拉即用”； 數據自動連續讀??； 實時進行通訊； 數據分析圖形隨要隨顯； 可隨時下載數據

6. 電源

太陽能電池板，OTT公司有12V/55W/30W/12W多種太陽能板可選擇，同時提供多種太陽能電池，是野外供電 要求的理想選擇。

7. 氣象傳感器

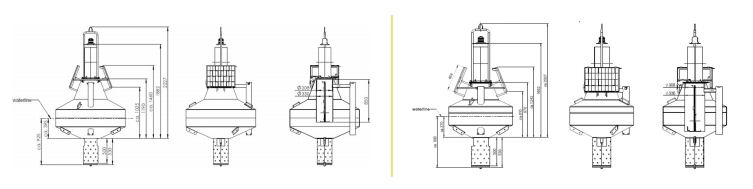

（另有氣象傳感器可供用戶選擇） 浮標尺寸圖 15
