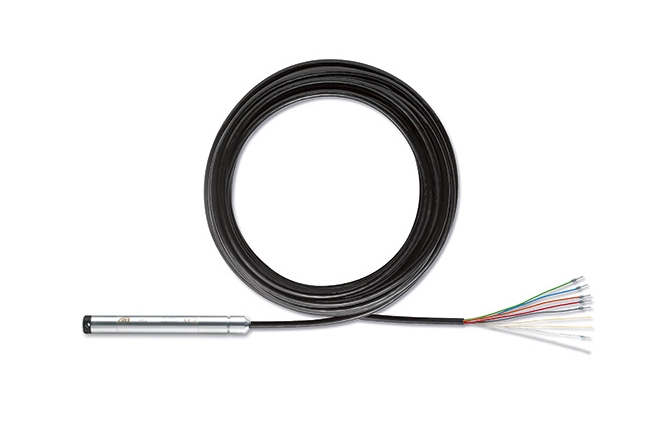

PLS 壓力水位計

應用范圍

· 各種地表水水位測量

· 地下水水位測量

· 長期水位測量等需要測量水 位的應用

技術特點

· 陶瓷電容傳感器，長期使用無零點漂移

· 自帶導氣管實現自動氣壓補償，壓差法測量

· 自動密度補償

· 自動海拔補償

· 自動溫度補償

· 水位數值真實穩定，不受外界氣壓變化、海拔高 度變化及氣象條件變化影響

· 傳感器外殼采用激光焊接，內部完全密封，堅固 防腐經久耐用

· 電纜采用凱爾拉夫材質，防水性能優越，長期使 用無形變

· 安裝操作簡單方便

· 10倍過載能力

· 4 - 20 mA 信號或SDI-12* 接口 (* 可選擇水位或 水溫輸出)

· 數字接口版本可同時讀取水位和溫度數據

測量原理

OTT PLS壓力水位計采用干式陶瓷電容傳感器和微處理技術設計，備有RS485(SDI協議）或SDI-12接口及4~20mA 輸出可選，數字接口輸出值包括水位和溫度測值。 儀器自帶導氣管，通過導氣管連接外界大氣，另外一端與壓力傳感器連接。壓力傳感器同時測量水壓和外界大 氣壓，直接通過壓差法得到實際水壓，再換算為對應的水柱高度，以水深或水位型式輸出至外部數采儀。 測量單元中內置的微處理器可消水中溫度或密度變化所帶來的影響。測量精度高達0.05mm，還可補償不同 海拔及緯度下重力加速度變化所帶來的影響。 傳感器可過載能力為滿量程的10倍，保護管采用激光焊接可確保防水效果。

技術指標

水位

量程 0 ~4m/10m/20m/40m/100m

精度 SDI-12 接口≤ ± 0.05% FS 4…20mA ≤ ± 0.1% FS

長期穩定性 ≤ ± 0.1% FS/ 年

分辨率 (SDI-12 接口 ) 0.001m

溫度

量程 -25℃ … +70℃

分辨率 0.1℃

精度 ± 0.5℃

溫度補償范圍 -5℃ 至 +45℃ ( 無冰期 )

電源 9.6 … 28 VDC，通常 12/24VDC

輸出 RS485(SDI-12 協議 ) 或 SDI12 ，4~20 mA

防護等級 IP68

工作溫度 -25℃ 至 +70℃ ( 冰期 )

反應時間 啟動時間 5000 ms 測量時間 <2000 ms

探頭材質 904L 不銹鋼

尺寸 L x ? 192 × 22mm

重量 大約 0.3 kg
