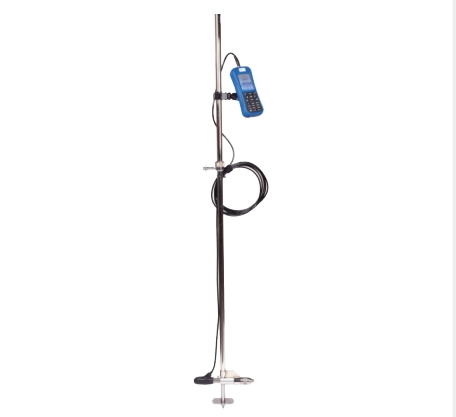

MFpro 便攜式電磁流量計

應用范圍

? 天然河道 ? 中小型明渠 ? 管道

? 適合手持涉水測流及橋上測 流的場合

? 場合 使用傳統機械式點流速儀的

技術特點

? 集成壓力單元可直接測量水深及底床形狀、淺 水中也可使用

? 低流阻的效率高探頭 ? 準確測量探頭正前方的流速

? 小巧輕便的手持終端，并帶有鍵盤接口和圖形 顯示界面

? 可顯示實時數據及流速分布曲線 ? 可測量接近于零的極低流速

? 不受水質好壞或者水草叢生等惡劣環境的影響

? 內置多種標準流速測量方法及流量計算方法

? 自動根據國際標準計算流量 ? USB數據導出接口，簡單便捷

? 手持終端彩色屏幕，易于查看，可充電電池組， 連續使用超過18小時

? 引導式自動向導軟件可以很方便進行野外使用

測量原理

流速測量

OTT MFpro便攜式電磁流量計采用電磁感應原理進行流速流量測量。傳感器在水中發出電磁波，在環繞探頭的 周?chē)蛐纬梢粋€(gè)磁場，通過磁場的水流流速與探頭電壓變化成一定比例關系，電壓變化反映流速快慢，進而 通過探頭內部的微處理器得到流速值。

水深測量

OTT MFpro內置壓力傳感器，用于測量水底位置及提示正確的測流深度。測量水深范圍為0-3.05m。 流量計算 測量測到的流速值以標準方法計算為垂線平均流速。儀器利用該平均流速及測量得到的垂線深度并分別計算垂 線間流量，最終累加為斷面流量。也可使用相應標準方法進行管道流量計算。 平均流速的計算方式和流量的計算方式均遵循相應國際標準。

技術指標

流速測量

范圍 0 m/s ~ 6.09 m/s

精度 ±2% 測量值 ±0.015m/s(0 ～ 3m/s ) ±4% 測量值 ±0.015m/s(3.04 ～ 4.87m/s )

分辨率 0 ≤ 值 < 10 ：3 個小數位；10 ≤ 值 < 100 ：2 個小數位； 100 ≤ 值 < 1000 ：1 個小數位；值 ≥ 1000 ：0 個小數位；

深度測量

量程 0 ~ 3.05 m

準確度 * ±2% 測量值或 ±0.015m/s 中的較大值（恒溫靜水下）

手持終端 圖形彩顯，半透反射式的 LCD，3.5”，QVGA 手持終端可實時查看數據及圖形曲線

其他參數

內存 多達 50 個文件（每個文件最多支持 75 個讀數）

供電 內置可充電鋰電池，充滿電使用時間 18 小時以上

立竿長度 2m、3m、4m 、5m 和 6m 可選

電纜長度 2m、6m、12m 和 30m 可選

操作溫度 -20 … +55℃

通訊接口 USB

材料

傳感器外殼 ABS，增強玻璃纖維

手持終端 聚乙烯內酯，減震橡膠鑄制

尺寸和重量

傳感器 長 × 寬 × 高：11.9cm×4.3cm×6.3cm 重量：0.5 公斤（6m 線纜）

手持終端 長 × 寬 × 高：21.8cm×9.3cm×5.3cm 重量：0.68 公斤

防護等級

傳感器 IP68

手持終端 IP67（USB 蓋子已安裝）
