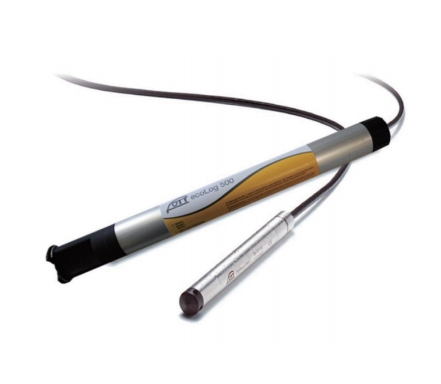

ecolog500/800 水位記錄儀

應用范圍

? 地下水常規監測 ? 監測堤岸濾井

? 監測海水入侵 ? 濕地監測

? 露天礦井污染監測 ? 含水土層監測

? 農業灌溉監測

技術特點

? 水溫、水位、鹽度一體化監測

? 傳感器、數采儀、控制器及通訊模塊一體化設 計，無任何兼容性問題

? 陶瓷電容傳感器，堅固耐久無漂移 ? 自動溫度、氣壓及海拔補償

? 先進的特氟龍分子篩，氣壓補償不受濕度影響

? 電池種類靈活選擇，現場更換簡單方便 ? 鋰池使用壽命可達10年

? 高質量904L不銹鋼外殼，強防護及防腐能力

? 專業的凱爾拉夫材質電纜，長期使用不變形 ? 內外全部密封，防止泄露。

? 紅外接口，永不腐蝕及生銹 ? 內置無線傳輸功能實現遠程通訊

? 支持各種短信及GPRS遠程傳輸 ? 安裝簡單方便，適合小型井口

? 全中文操作軟件 ? 可測量鹽度（ecolog800型） ? 自動密度補償（ecolog800型）

測量原理

OTT ecolog500/800 水位記錄儀采用高度集成化設計，集傳感器、數采儀、無線通訊模塊于一體，整體由德國 設計制造，可獨立形成小型測站，用于水位水溫及鹽度（800型）的測量。 儀器采用干式陶瓷電容傳感器測量水下的壓力，同時通過導氣管連通外界大氣自動測量外界氣壓，傳感器直 接測量水壓與氣壓的差值換算成真實的水柱高度，再通過數采儀計算為實際水位高程或埋深。同時為保證氣 管不受外界溫濕度干擾，在氣管末端專門設計裝有特氟龍分子篩，阻隔外界水分子進入氣管，保證氣壓補償 的性能。 陶瓷電容傳感器具有長期穩定性好的特點，長期使用無漂移。同時經過高密度的壓力校正，即使是微小的水位 變化也可以測量并記錄。

技術指標

水深

測量范圍：0 – 4/10/20/40/100 m

分辨率：0.001m

精度：±0.05 % FS

長期穩定性：±0.1 % FS/ 年

溫度

測量范圍：-25℃ - 70℃

分辨率：500 型 0.1℃ ；800 型 0.01℃

精度：500 型 ±0.5℃ ；800 型 ±0.1℃

電導率

量程：1~2000μS/cm 或 0.1~100 mS/cm

分辨率：1μS/cm 或 0.01 mS/cm

精度：±1μS/cm 或測量值的 ± 0.5%（取高值）或 ±0.01mS/cm 或測量值的 ±1.5%（取高值）

電源  2 節 1.5 V 二號堿性電池（僅為 GSM/GPRS-Modem 版本） 1 節鋰電池 3.6 V/13 Ah，2 節鋰電池 3.6V/26Ah 每小時測量一次，每周傳輸一次 鋰電池（DD）約 10 年，堿性電池（CC）約 1 年

調制解調器 GSM 標準 850/900 MHz/1800/1900 MHz ，3G

天線：內置；耐候性，可選外置天線

接口：紅外 (IrDA)

內存：4 MB，約 500 000 個測量值

測量 / 存儲周期：5 秒…24 小時

安裝 安裝在等于或大于 2" 的觀測井中

工作溫度 -30℃ - + 85℃

儲存溫度 -40℃ - + 85℃

尺寸 L x ? 傳感器單元：195（或 317）mm

通信單元：520 mm x 50 mm x 22 mm

重量

傳感器：約 0.300（或 0.430）kg

通信裝置：約 1.0 kg

外殼材料

傳感器單元：904L 不銹鋼

通信單元：鋁，PA-GF

電纜：凱爾拉夫纖維

防護類型 傳感器單元：IP 68 通信單元：IP 67

EMV 標準 符合 EG 204/108/EC

ETSI EN 301 486-1/-7

EN 61326-1
