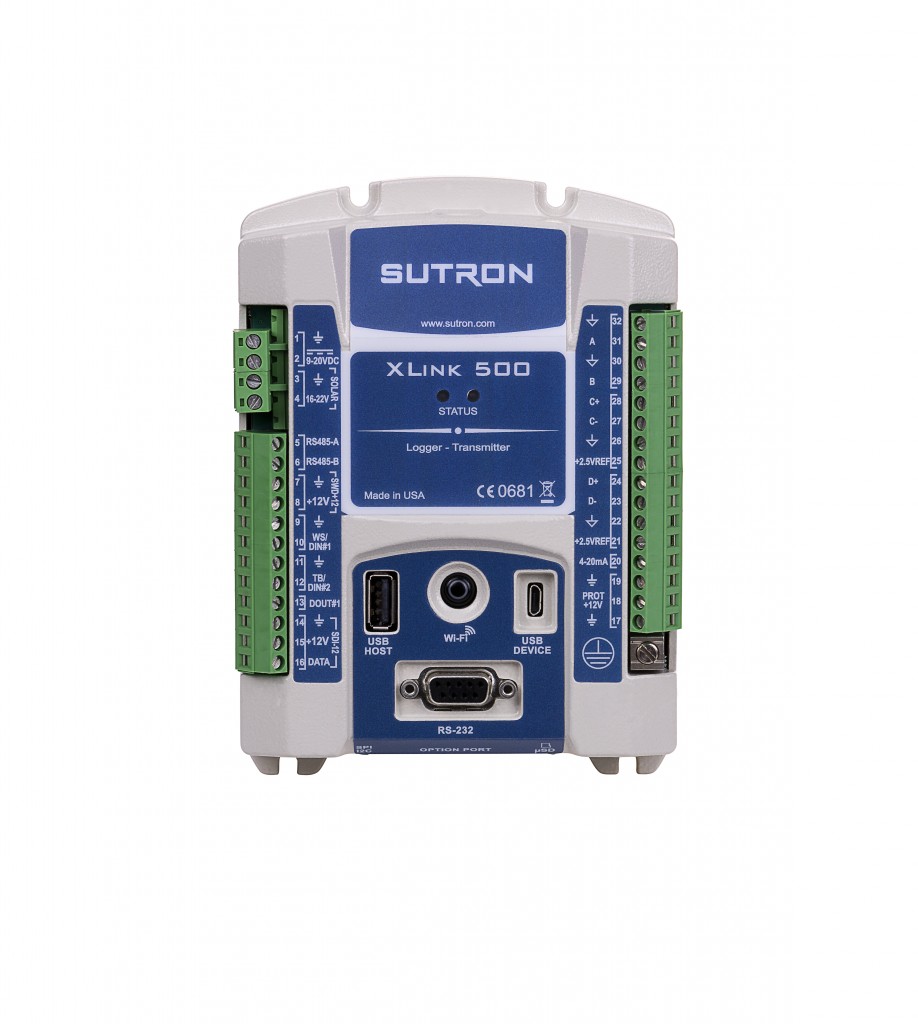

XLink 100/500

應用范圍

? 遠程和城市環境監控

? 地表水流量測量

? 水質監測

? 基層氣象臺站

產品簡介

Sutron's XLink 產品系列提供的高性?xún)r(jià)比數據記錄儀具有無線上網功能,能通過銥星或蜂窩通信發送數據。 其適 用于支持基礎或級別高監控應用程序的多重數字和模擬傳感器。

技術特點

? 即插即用調制解調器

? 采用 Python 腳本進行自定義編程（XLink 500 可用）

? 雙向通信及遠程配置

? 發生告警時可更頻繁地采集更多數據

? USB閃存 ? 簡單直觀的軟件 ? 可靠通信

? 空間占用量小的數據記錄儀 ? 支持多個接口與協議

技術指標

XLink 100-1 XLink 500-1

基本信息

尺寸（Inches） 4.5 x 6.2 x 1.6 / cm: 11.4 x 15.8 x 4.1 4.5 x 6.2 x 1.6 / cm: 11.4 x 15.8 x 4.1

NEMA-4（Inches） 7.3 x 9.5 x 5.2 / cm: 18.5 x 24.2 x 13.2 7.3 x 9.5 x 5.2 / cm: 18.5 x 24.2 x 13.2

重量 - 1 lbs. (0.5 Kg)

IP 等級 IP66 (NEMA 變頻驅動 ) IP66 (NEMA 變頻驅動 )

操作溫度 -40 ℃ 至 +70 ℃ (-40 ° F 至 +158 ° F) -40 ℃ 至 +70 ℃ (-40 ° F 至 +158 ° F)

合規性 CE, FCC, ISED CE, FCC, ISED

電源要求

電壓 9–20 VDC; 10–16 VDC 用于 SDI-12 合規性 9–20 VDC; 10–16 VDC 用于 SDI-12 合規性

靜態 < 1 mA typ. @12.5 VDC < 1 mA typ. @12.5 VDC

SDI-12 ( 專用接口 )

合規性 V1.3 數據記錄器 V1.3 數據記錄器

電源 500 mA（短路保護） 500 mA（短路保護）

模擬 - 單端 ( 僅適用于 XLink 500 ）

輸入數量 - 2

范圍 - 0–5 V

25 ℃時的精確度 - 0.04 % typ. FS

分辨率 - 0.3 μV

模擬 - 差分 ( 僅適用于 XLink 500 )

輸入數量 - 2

范圍 * - ±39 mV, ±312 mV, ±2.5 V

25 ℃時的精確度 - 0.04 % typ. FS 超過 2.5 V

分辨率 - 0.3 μV @ ±2.5 V scale

模擬 - 4-20 mA ( 僅適用于 XLink 500 ）

輸入數量 - 1

范圍 - 0–22 mA

25 ℃時的精確度 - 0.14 % FS

加載 - 內部 200 ohms

數字輸入 / 輸出

輸入數量 2 2

輸入類型 0–15 V, 可選的低等級輸入狀態、計數器、 頻率 0–15 V, 可選的低等級輸入狀態、計數器、 頻率

輸入頻率 <10 KHz, 可選去除抖動，內部上拉輸出數量 10 KHz, 可選去除抖動，內部上拉輸出數量

輸出數量 1 1

輸出類型 開 / 關 / 脈沖 開路集電極 w/100 ohm 限流電阻器。 100 mA, <15 V  開 / 關 / 脈沖 開路集電極 w/100 ohm 限流電阻器。 100 mA, <15 V

其他輸入 / 輸出

精確模擬參考 ( 僅適用于 XLink 500 ) - 2 個端口 , 2.5 V, 10.0 mA ( 總計 )

開關 12V 1A, 1 個端口 , 過載保護

受保護的 12 V ( 僅適用于 XLink 500 ) 0.75 A, 1 個端口 0.75 A, 1 個端口

RS-485 1 個端口 ; SDI-12, Modbus, 采用 Python 進 行自定義通信 1 個端口 ; SDI-12, Modbus, 采用 Python 進行自定義通信

RS-232 DB9; 終端接口 , 用戶接口 , Modbus, 采用 Python 進行自定義通信 DB9; 終端接口 , 用戶接口 , Modbus, 采用 Python 進行自定義通信

USB 裝置 ( 微型 B) 1 個端口 ; 采用 SUTRON 的 LinkCOMM 進行 PC/MAC 通信 1 個端口 ; 采用 SUTRON 的 LinkCOMM 進行 PC/MAC 通信

USB 主機 (A 型 ) 1 個端口 ; 使用一個 USB 閃存進行設置、固 件升級和記錄器下載 1 個端口 ; 使用一個 USB 閃存進行設置、固 件升級和記錄器下載

注： SUTRON 建議對于暴露于戶外的一切應用情況，均應在一個 NEMA-4 外殼內安裝 XLINK500-1 或 XLINK100-1。Sutron 建議為 -1E 或 -1C 型號安裝內置防 雷電保護盒6661- 1353-1，或加裝外置防雷電保護模塊（如 SUTRON 8111-1113-1 ）以保護遙測 RF 輸出。 * 超溫時額定保證模擬輸入范圍為 0–4.98 V、± 2.49 V、±311 mV、±38.9 mV。
